अदृश्य लाइट स्विच: आरजीबीडी छवियों से मानव-केंद्रित प्रकाश नियंत्रण

एक शोध पत्र जो मानव उपस्थिति और दृष्टि के आधार पर कमरे की रोशनी को गतिशील रूप से समायोजित करके ऊर्जा बचाते हुए प्रकाश स्तर बनाए रखने वाली प्रणाली प्रस्तुत करता है।
rgbcw.cn | PDF Size: 2.7 MB
रेटिंग: 4.5/5
★ ★ ★ ★ ★
आपकी रेटिंग
आपने पहले ही इस दस्तावेज़ को रेट कर दिया है

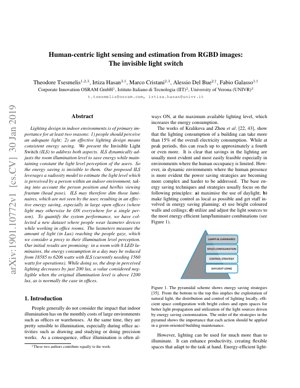

PDF दस्तावेज़ कवर - अदृश्य लाइट स्विच: आरजीबीडी छवियों से मानव-केंद्रित प्रकाश नियंत्रण

1. परिचय

आंतरिक प्रकाश व्यवस्था डिजाइन मानव आराम और ऊर्जा दक्षता दोनों के लिए महत्वपूर्ण है। कार्यालय जैसे वातावरणों में, प्रकाश अक्सर अधिकतम स्तर पर रखा जाता है, जिससे महत्वपूर्ण और अनावश्यक ऊर्जा खपत होती है, जो किसी भवन की कुल बिजली खपत का 15% से अधिक हो सकती है। यह पत्र अदृश्य लाइट स्विच (ILS) का परिचय देता है, एक नवीन प्रणाली जो इस मुद्दे को कमरे के उपयोगकर्ताओं की वास्तविक आवश्यकताओं और धारणा के आधार पर रोशनी को गतिशील रूप से समायोजित करके संबोधित करती है, जिससे उपयोगकर्ता आराम से समझौता किए बिना पर्याप्त ऊर्जा बचत प्राप्त होती है।

2. अदृश्य लाइट स्विच (ILS) प्रणाली

2.1 मूल अवधारणा एवं प्रेरणा

ILS एक मानव-केंद्रित सिद्धांत पर कार्य करता है: यह उन प्रकाश स्रोतों को मंद करता है जो किसी व्यक्ति के दृष्टि क्षेत्र (व्यूइंग फ्रस्टम) के भीतर नहीं हैं, क्योंकि इन स्रोतों से प्रकाश उनकी अनुभूत रोशनी में योगदान नहीं करता है। यह बड़े, ओपन-प्लान कार्यालयों में विशेष रूप से प्रभावी है जहां एक व्यक्ति के लिए भी लाइटें जलाई जा सकती हैं। लक्ष्य उपयोगकर्ता के लिए ऊर्जा बचत को "अदृश्य" बनाना है, एक स्थिर अनुभूत प्रकाश स्तर बनाए रखकर।

2.2 प्रणाली पाइपलाइन अवलोकन

पीडीएफ के चित्र 2 में दिखाए गए अनुसार, समग्र पाइपलाइन में कई प्रमुख चरण शामिल हैं:

  1. इनपुट अधिग्रहण: एक कैमरा प्रणाली से आरजीबीडी (रंग और गहराई) डेटा कैप्चर किया जाता है।
  2. दृश्य विश्लेषण: प्रणाली दृश्य की 3डी ज्यामिति का पुनर्निर्माण करती है और सामग्री के फोटोमेट्रिक गुणों का अनुमान लगाती है।
  3. मानव-केंद्रित विश्लेषण: मानव उपस्थिति का पता लगाती है और सिर मुद्रा (दृष्टि दिशा) का अनुमान लगाती है।
  4. प्रकाश नियंत्रण: आउटपुट एक पावर-सेविंग फ्रेमवर्क को संचालित करता है जो व्यक्तिगत प्रकाश स्रोतों को बुद्धिमानी से नियंत्रित करता है।

3. तकनीकी पद्धति

3.1 आरजीबीडी इनपुट से दृश्य विश्लेषण

आरजीबीडी छवियों का उपयोग करके, प्रणाली आंतरिक वातावरण का एक 3डी मॉडल बनाती है। इसमें सतहों, उनकी दिशाओं और सामग्री गुणों (जैसे, परावर्तनशीलता) की पहचान शामिल है, जो सटीक प्रकाश परिवहन सिमुलेशन के लिए महत्वपूर्ण हैं।

3.2 मानव पहचान एवं सिर मुद्रा अनुमान

दृश्य में लोगों का पता लगाने और उनकी सिर मुद्रा का अनुमान लगाने के लिए कंप्यूटर विजन तकनीकों का उपयोग किया जाता है। व्यूइंग फ्रस्टम—किसी व्यक्ति के दृष्टिकोण से दिखाई देने वाले स्थान का आयतन—की गणना की जाती है। इस फ्रस्टम के बाहर के प्रकाश स्रोत मंद करने के उम्मीदवार होते हैं।

3.3 रेडियोसिटी-आधारित प्रकाश स्तर अनुमान

ILS का मूल एक रेडियोसिटी मॉडल है। रेडियोसिटी एक ग्लोबल इल्युमिनेशन एल्गोरिदम है जो प्रकाश के डिफ्यूज सतहों के बीच परस्पर परावर्तन के तरीके का अनुकरण करता है। यह मॉडल प्रकाश स्रोतों और सतहों के सभी प्रत्यक्ष और अप्रत्यक्ष प्रकाश योगदानों को ध्यान में रखते हुए, अंतरिक्ष में एक विशिष्ट बिंदु—इस मामले में, एक व्यक्ति की आंखों की अनुमानित स्थिति—तक पहुंचने वाले प्रकाश की मात्रा (लक्स में) का अनुमान लगाता है।

ऊर्जा खपत (बेसलाइन)

18585 W

ILS के बिना दैनिक खपत

ऊर्जा खपत (ILS के साथ)

6206 W

ILS नियंत्रण के साथ दैनिक खपत

प्रणाली ओवरहेड

1560 W

ILS संचालन के लिए आवश्यक शक्ति

अनुभूत प्रकाश गिरावट

~200 Lux

उपयोगकर्ता के लिए नगण्य कमी

4. प्रायोगिक सेटअप एवं परिणाम

4.1 लक्समीटर के साथ डेटासेट संग्रहण

प्रणाली को मान्य करने के लिए, लेखकों ने एक नया डेटासेट एकत्र किया जहां कार्यालय वातावरण में प्रतिभागियों ने लक्समीटर उपकरण पहने थे। ये उपकरण व्यक्ति की दृष्टि पर वास्तविक रोशनी (लक्स) को मापते थे, जो "अनुभूत" प्रकाश स्तर के लिए ग्राउंड ट्रुथ के रूप में कार्य करता था।

4.2 ऊर्जा बचत प्रदर्शन

8 एलईडी प्रकाश स्रोतों से सुसज्जित एक परीक्षण कक्ष में, ILS ने नाटकीय ऊर्जा बचत प्रदर्शित की। दैनिक ऊर्जा खपत 18,585 वाट (लाइटें हमेशा चालू) से घटकर 6,206 वाट हो गई, जबकि प्रणाली ने स्वयं संचालन (सेंसर, संगणना) के लिए 1,560 वाट की खपत की। यह प्रति दिन 10,000 वाट से अधिक की शुद्ध बचत का प्रतिनिधित्व करता है।

4.3 अनुभूत प्रकाश स्तर विश्लेषण

महत्वपूर्ण रूप से, यह महत्वपूर्ण ऊर्जा बचत केवल अनुभूत प्रकाश स्तर में मामूली कमी—लगभग 200 लक्स की गिरावट—के साथ प्राप्त की गई थी। लेखकों का तर्क है कि यह नगण्य है जब बेसलाइन कार्यालय रोशनी 1200 लक्स से ऊपर है, क्योंकि यह दृश्य आराम या कार्य प्रदर्शन को प्रभावित नहीं करती है।

5. प्रमुख अंतर्दृष्टि एवं विचार-विमर्श

  • मानव-केंद्रित बनाम केवल अधिभोग: ILS सरल अधिभोग सेंसर से आगे बढ़कर एक व्यक्ति क्या देखता है पर विचार करता है, न कि केवल यह कि वे मौजूद हैं या नहीं।
  • समझौता प्रबंधित: प्रणाली स्मार्ट बिल्डिंग डिजाइन में एक केंद्रीय चुनौती, ऊर्जा बचत और उपयोगकर्ता आराम के बीच समझौते का सफलतापूर्वक प्रबंधन करती है।
  • ओपन ऑफिस के लिए स्केलेबिलिटी: लाभ बड़े, खुले स्थानों में बढ़ जाता है जहां पारंपरिक जोनिंग अक्षम है।
  • नवीन डेटा के माध्यम से मान्यता: वियरेबल लक्समीटर का उपयोग मान्यता के लिए एक मजबूत, उपयोगकर्ता-केंद्रित मीट्रिक प्रदान करता है, जो अक्सर समान कार्यों में अनुपस्थित रहता है।

6. तकनीकी विवरण एवं गणितीय सूत्रीकरण

एक डिफ्यूज वातावरण के लिए रेडियोसिटी विधि को सतह पैचों के बीच प्रकाश विनिमय को नियंत्रित करने वाले मूल समीकरण द्वारा संक्षेपित किया जा सकता है:

$$B_i = E_i + \rho_i \sum_{j=1}^{n} B_j F_{ji}$$

जहां:

  • $B_i$ पैच $i$ की रेडियोसिटी (निकलने वाला कुल प्रकाश) है।
  • $E_i$ पैच $i$ की उत्सर्जन क्षमता (सीधे उत्सर्जित प्रकाश) है (प्रकाश स्रोतों के लिए गैर-शून्य)।
  • $\rho_i$ पैच $i$ की परावर्तनशीलता है।
  • $F_{ji}$ फॉर्म फैक्टर है, एक ज्यामितीय पद जो पैच $j$ से निकलने वाले प्रकाश के उस अंश का प्रतिनिधित्व करता है जो पैच $i$ पर पहुंचता है। इसकी गणना 3डी दृश्य ज्यामिति से की जाती है और यह एक प्रकाश स्रोत और उपयोगकर्ता के दृष्टिकोण के बीच दृश्यता निर्धारित करने की कुंजी है।
प्रणाली प्रकाश वितरण की गणना करने के लिए रैखिक समीकरणों के इस सेट को हल करती है। उपयोगकर्ता की आंख की स्थिति पर रोशनी तब दृश्यमान सतहों की रेडियोसिटी से प्राप्त की जाती है।

7. विश्लेषण ढांचा: मूल अंतर्दृष्टि एवं समालोचना

मूल अंतर्दृष्टि: पत्र की प्रतिभा प्रकाश नियंत्रण समस्या को "क्या कमरा अधिभूत है?" से "उपयोगकर्ता वास्तव में क्या प्रकाश अनुभव करता है?" में पुनः परिभाषित करने में निहित है। यह धारणात्मक पिवट, एक क्लासिक रेडियोसिटी मॉडल और आधुनिक आरजीबीडी सेंसिंग द्वारा संचालित, उन बचतों को अनलॉक करती है जिन्हें मूर्ख अधिभोग सेंसर या सरल शेड्यूल छू भी नहीं सकते। यह एक साधारण लेकिन महंगी वास्तविक दुनिया की समस्या के लिए कंप्यूटर विजन का एक शानदार अनुप्रयोग है।

तार्किक प्रवाह: तर्क ठोस है: 1) प्रकाश व्यवस्था एक प्रमुख ऊर्जा सिंक है। 2) वर्तमान नियंत्रण मोटे हैं। 3) मानव धारणा "पर्याप्त प्रकाश" के लिए सही बेंचमार्क है। 4) हम ज्यामिति और दृष्टि के माध्यम से धारणा का मॉडल बना सकते हैं। 5) इसलिए, हम अनदेखी लाइटों को मंद कर सकते हैं। ऊर्जा और लक्स ड्रॉप पर प्रायोगिक डेटा इस लूप को साफ-सुथरे ढंग से बंद कर देता है।

शक्तियां एवं दोष: शक्ति निर्विवाद है—प्रकाश ऊर्जा में 66% की कमी एक बोर्डरूम-रेडी आंकड़ा है। एक भौतिक प्रकाश परिवहन मॉडल (रेडियोसिटी) का उपयोग एक ब्लैक-बॉक्स डीप लर्निंग दृष्टिकोण की तुलना में अधिक सिद्धांत-आधारित है, जो व्याख्यात्मकता प्रदान करता है। हालांकि, दोष विवरण में हैं। प्रणाली ओवरहेड (1560W) संदिग्ध रूप से अधिक है—बचाई गई शक्ति का लगभग एक चौथाई। क्या यह एक प्रोटोटाइप आर्टिफैक्ट है, या एक मौलिक लागत? गतिशील कार्यालयों (चलती कुर्सियों, पोस्टरों आदि के साथ) में सटीक 3डी पुनर्निर्माण और सामग्री अनुमान पर निर्भरता एक स्केलेबिलिटी रेड फ्लैग है। जैसा कि CycleGAN (Zhu et al., 2017) पर मौलिक कार्य ने दिखाया, अनपेयर्ड इमेज-टू-इमेज ट्रांसलेशन शैली परिवर्तनों को संभाल सकता है, लेकिन प्रकाश सिमुलेशन के लिए सटीक ज्यामिति एक कठिन, अधिक संरचित समस्या है।

कार्रवाई योग्य अंतर्दृष्टि: भवन प्रबंधकों के लिए, पायलट परिणाम एक नियंत्रित क्षेत्र में परीक्षण करने के लिए पर्याप्त रूप से प्रेरक हैं। शोधकर्ताओं के लिए, अगला कदम स्पष्ट है: प्रणाली की परिचालन शक्ति में कटौती करें। भारी-भरकम रेडियोसिटी सॉल्वर को एक सीखे हुए, हल्के प्रॉक्सी मॉडल से बदलें—सिंथेटिक डेटा पर प्रशिक्षित एक विशेष, कुशल न्यूरल नेटवर्क के बारे में सोचें, जो न्यूरल रेडिएंस फील्ड्स (NeRFs) में रुझानों के समान है। प्रकाश स्रोत निर्माताओं के साथ साझेदारी करके न्यूनतम सेंसिंग और कंप्यूट को सीधे लाइट्स में एम्बेड करें, एक वितरित, कम-ओवरहेड मेश नेटवर्क बनाएं। भविष्य आरजीबीडी स्ट्रीम का विश्लेषण करने वाला एक केंद्रीय मस्तिष्क नहीं है, बल्कि बुद्धिमान, संचार करने वाले लाइट बल्बों का एक झुंड है।

8. भविष्य के अनुप्रयोग एवं शोध दिशाएं

  • IoT और डिजिटल ट्विन्स के साथ एकीकरण: ILS बिल्डिंग डिजिटल ट्विन्स का एक प्रमुख घटक हो सकता है, जो BIM (बिल्डिंग इंफॉर्मेशन मॉडलिंग) डेटा से जुड़े सूक्ष्म, वास्तविक-समय नियंत्रण प्रदान करता है।
  • व्यक्तिगत प्रकाश वातावरण: व्यक्तिगत उपयोगकर्ता प्राथमिकताओं या स्वास्थ्य और कल्याण के लिए सर्केडियन प्रकाश आवश्यकताओं पर विचार करने के लिए प्रणाली का विस्तार।
  • उन्नत सेंसिंग: आरजीबीडी से आगे बढ़कर स्पेक्ट्रल सेंसर शामिल करना ताकि प्रकाश गुणवत्ता और धारणा पर रंग प्रतिपादन प्रभावों को बेहतर ढंग से मॉडल किया जा सके।
  • मशीन लर्निंग अनुकूलन: अत्यधिक गतिशील वातावरण में तेज, अनुकूली नियंत्रण के लिए रेडियोसिटी सॉल्वर को डीप लर्निंग मॉडल से प्रतिस्थापित या संवर्धित करना।
  • मानकीकरण और अंतरसंचालनीयता: ILS जैसी प्रणालियों के लिए बिल्डिंग मैनेजमेंट सिस्टम (BMS) और अन्य स्मार्ट उपकरणों के साथ संचार करने के लिए खुले प्रोटोकॉल विकसित करना।

9. संदर्भ

  1. Tsesmelis, T., Hasan, I., Cristani, M., Del Bue, A., & Galasso, F. (2019). Human-centric light sensing and estimation from RGBD images: The invisible light switch. arXiv preprint arXiv:1901.10772.
  2. International Association of Lighting Designers (IALD). (n.d.). What is Lighting Design? Retrieved from IALD website.
  3. Kralikova, R., & Wessely, E. (2012). Energy efficiency in buildings. Applied Mechanics and Materials.
  4. Zhou, X., et al. (2018). A review on lighting energy consumption in commercial buildings. Energy and Buildings.
  5. Zhu, J., Park, T., Isola, P., & Efros, A. A. (2017). Unpaired image-to-image translation using cycle-consistent adversarial networks. Proceedings of the IEEE international conference on computer vision (pp. 2223-2232).
  6. Mildenhall, B., Srinivasan, P. P., Tancik, M., Barron, J. T., Ramamoorthi, R., & Ng, R. (2020). NeRF: Representing scenes as neural radiance fields for view synthesis. Communications of the ACM.
